长春工程学院-智慧水利梯级枢纽虚实结合实训平台

价格: 价格面议
更多信息
分享:

摘要

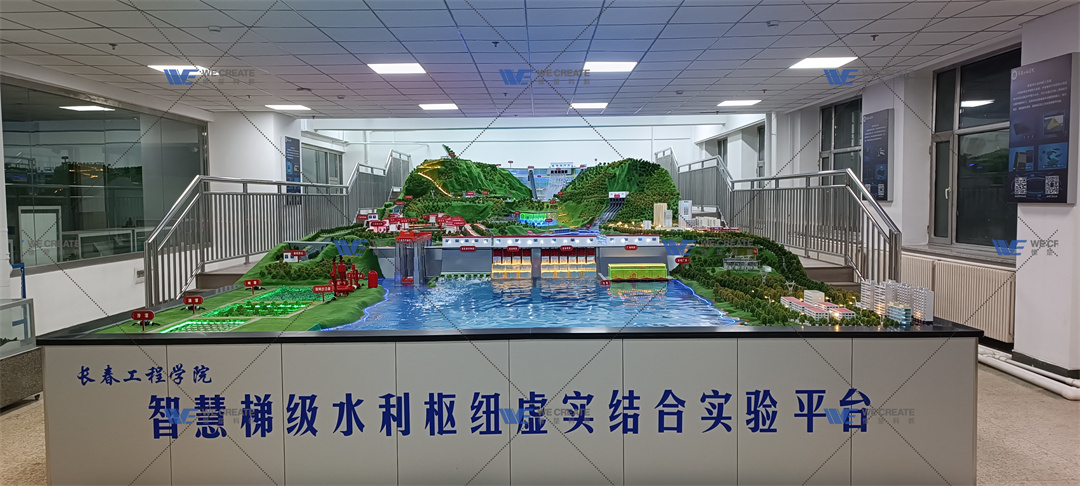

长春工程学院,智慧水利梯级枢纽虚实结合实训平台,2025年4月交付学院验收使用。该平台为虚实结合,包括虚拟仿真和梯级枢纽实训沙盘。

产品介绍

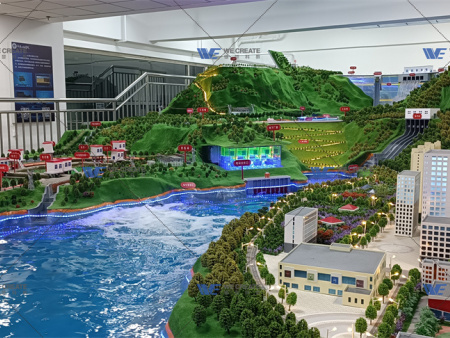

一、智慧水利梯级枢纽实训沙盘

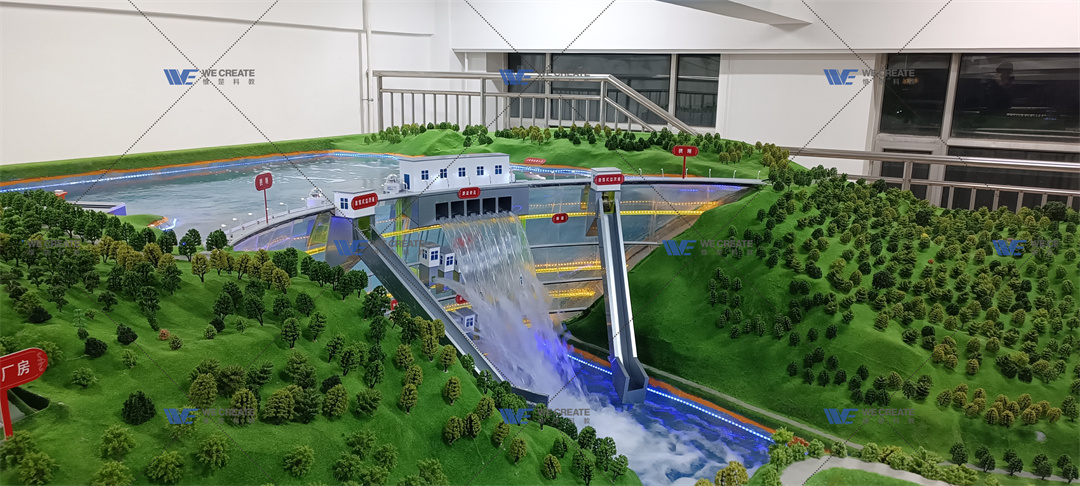

1、拱坝实训模块

以小湾水利枢纽为原型,挡水建筑物为双曲拱坝,坝体透明,能体现坝轴线,坝型、廊道布置、排水等。拱坝泄水建筑物布置五个表孔、四个中孔、两个底孔,可依次控制演示放水。右岸库区布置地下厂房,由进水口、引水洞、主厂房、主变室、尾水调压室和尾水洞及地面出线场组成。在上游拱坝处布置人工降雨装置,可模拟大、中、小三种工况

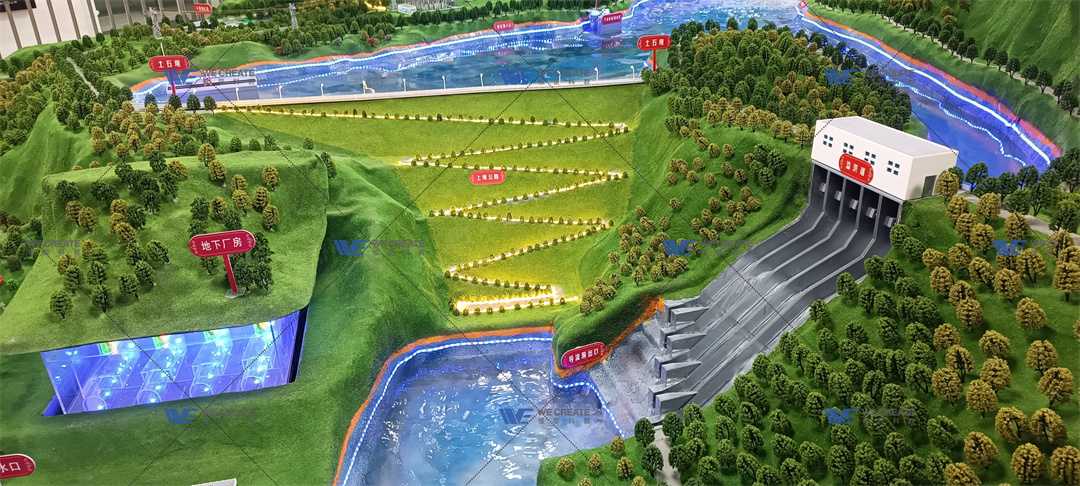

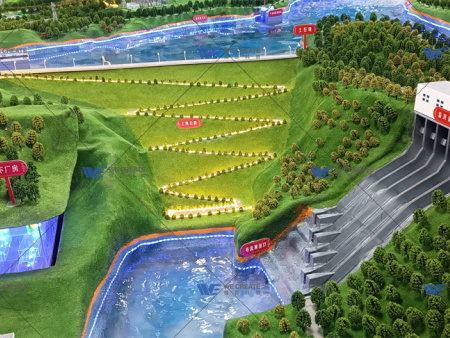

2、土石坝实训模块

以青江水布垭水利枢纽为设计原型,由挡水、泄洪排沙、泄洪洞、溢洪道、引水发电建筑物及水轮发电机四大部分组成。地下厂房安装4台发电机组,可以真实模拟发电。

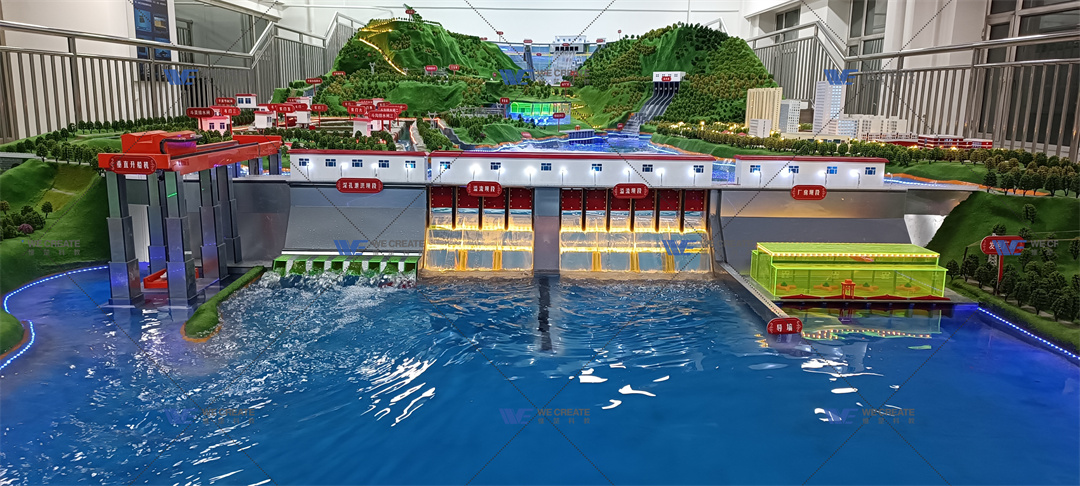

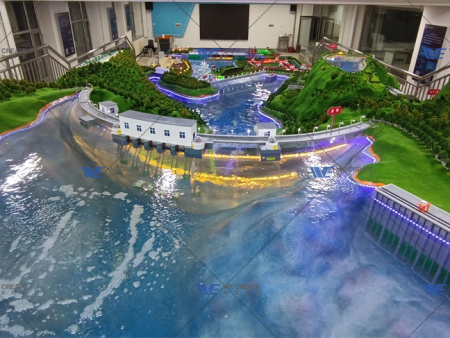

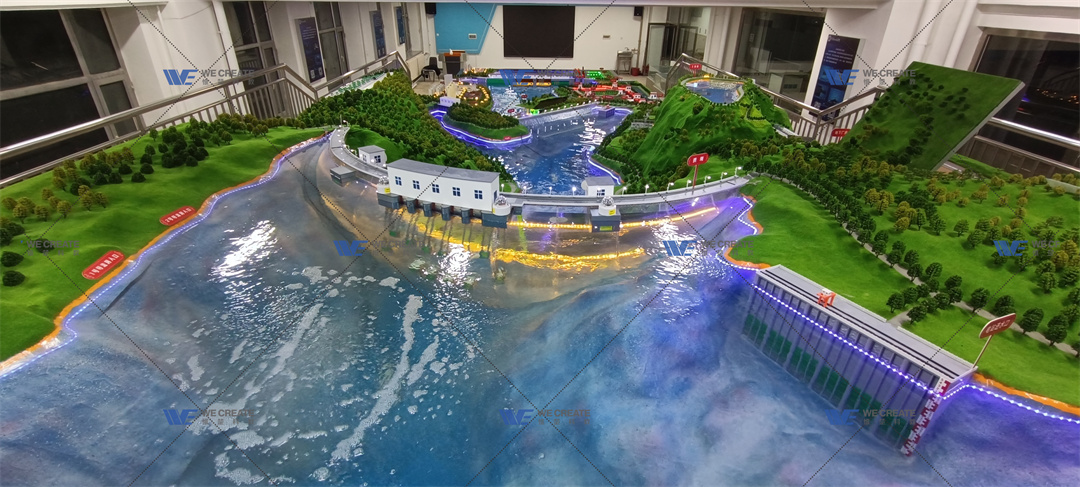

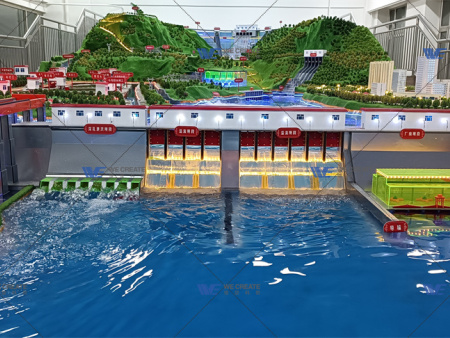

3、重力坝实训模块

以丹江口水利枢纽为仿真原型,主要建筑物包括:大坝、泄水闸、坝后式发电站和一座垂直升船机。坝后式厂房内安装4台发电机组,可真实模拟发电。

4、抽水蓄能模块

以天荒坪抽水蓄能电站为原型,制作上水库,下水库,发电厂房,配电房,压力管道等。
5、地形地貌模块
按等高线进行山川河流等地形地貌造型。造型自然美观,河道布置符合自然规律。满足至少0.6米深水位压强防渗标准。

采用扁钢进行山体、河道和其他地貌造型。用纤维布蒙面处理,然后刷上树脂硬化,景观绿化根据效果图对平台进行装饰,种草植树、灯光点缀等

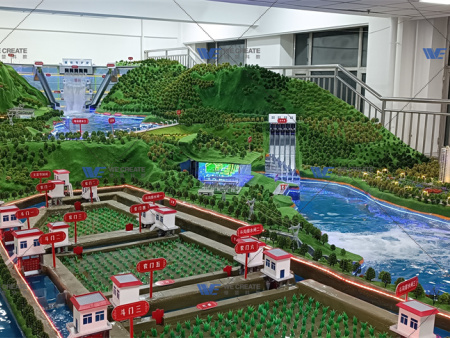

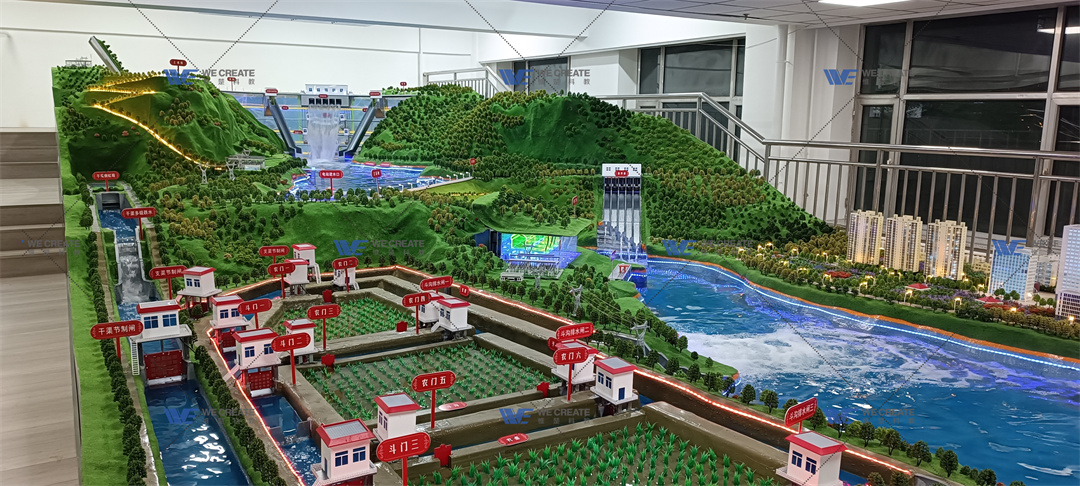

6、农田灌溉水利工程模块

修建完整的渠系(渠首(可利用水库取水,修建取水口)、干支斗农渠、泄槽、渡槽、倒虹吸、跌水、陡坡、桥梁,能够真实过水演示,展示过程,渠道上设置量水器或量水建筑物。布置灌区,通过各种作物(水稻、小麦、玉米、棉花)分区种植,分区布置喷灌、滴灌、渗灌等灌灌溉型式。

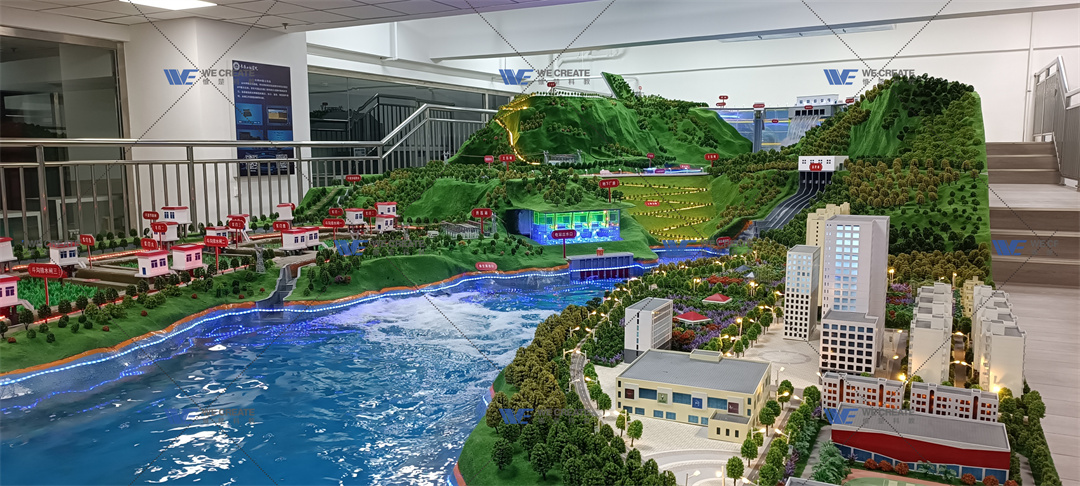

7、沿河城市村镇仿真模块

城镇的街道、广场娱乐中心,行政中心,旅游景点,学校、工厂、住宅区、别墅区等,呈现出万家灯火效果、街道两旁安装灯光,公路上配有汽车,人行道两旁进行绿化、植树,应有尽有,表达城镇繁华美丽。
8、循环供水系统

包括储水箱、水泵、输水管道、电动球阀、水位监测系统等,构成了仿真平台的水路系统,使其可以自动循环运行。
二、土石坝、重力坝水利枢纽三维仿真软件

土石坝、重力坝水利枢纽三维仿真软件是一种用于模拟和展示水利枢纽的认知和理解过程的计算机软件。它通过虚拟仿真技术和三维交互技术,为使用者提供一个交互式的虚拟环境,以便他们能够更直观地学习和体验水工建筑物的结构、功能和操作等内容。三维仿真软件建设内容与现场实体模型一致,体现虚实结合。

三、枢枢纽数字孪生

采用三维虚拟交互的形式,实现水环境的智能监测模拟;水环境的智能监测应包括水质监测、水流监测、气象监测、水文监测四个模块。
